Geplaatst op

3D design software

Je vraagt je misschien wel eens af hoe 3d printen werkt maar vooral ook hoe je aan zo’n 3d model komt. Die kan je vaak wel ergens downloaden als iemand anders het al heeft bedacht maar het leukste is natuurlijk om zelf iets te verzinnen en uit te werken tot een functioneel ding. Tenminste, dat is mijn mening.

Om dat te kunnen doen zijn er veel softwareprogramma’s beschikbaar maar ik zal er 2 uitlichten die ik zelf gebruik. Namelijk Autodesk Inventor LT en Fusion360. Dat zijn tekenprogramma’s die goed werken maar wel een steile leercurve hebben. Op youtube kan je enorm veel info vinden of je volgt een cursus bij bijvoorbeeld 3D educatie. Fusion360 is gratis, dat is echt ongelooflijk! en InventorLT heb ik een licentie voor aangeschaft omdat het gewoon een fantastisch programma is en altijd werkt zonder enige vertraging omdat het niet web-based is wat bij Fusion360 wel het geval is.

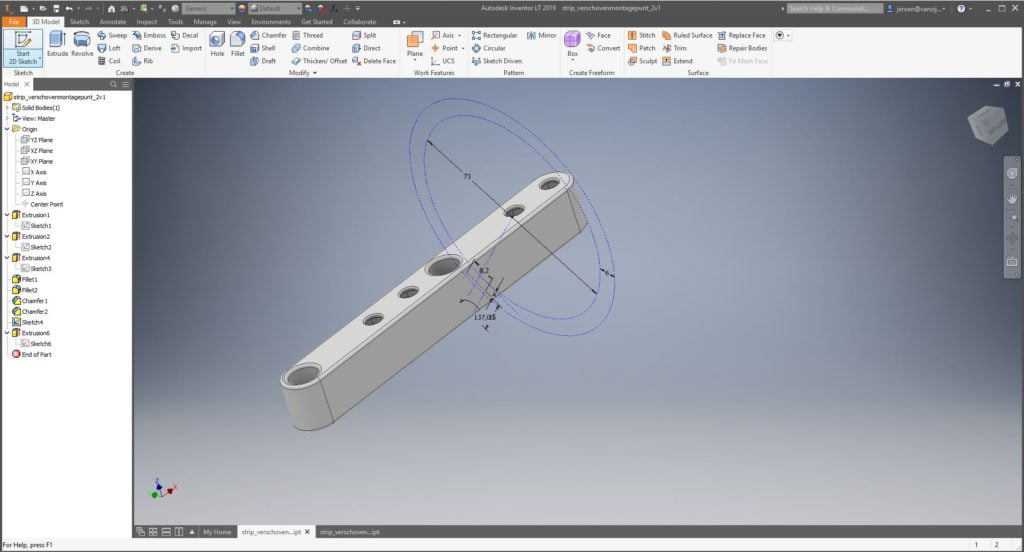

inventor01Dit is een eenvoudig voorbeeldje van een tekening in InventorLT. Je maakt schetsen, geeft wat maten op, rekt het op naar een 3d model en als alles is zoals je het wilt hebben dan exporteer je het naar een STL bestandje. Dat STL bestand haal je door een slicer-programma om er Gcode van te maken want Gcode is het enige wat de 3d printer begrijpt. Dat gaat op een SD kaart en dan in de 3d printer, en printen maar!



fusion01Hier een eenvoudig voorbeeldje van Fusion360. Het grote voordeel is dat dit programma erg goed overweg kan met samenstellingen. Zodoende kan je losse parts virtueel aan elkaar monteren om te zien of alles past.

Mocht je ook iets willen ontwerpen, begin dan eens met Fusion360. Lastig in het begin en ik weet ook de helft nog niet maar wel een erg goed en gratis programma.

Succes!



Geplaatst op

Raspberry Pi 3 model B voorzien van Octoprint en Wifi

Hier een verkorte handleiding hoe je een Raspberry Pi 3 model B kan voorzien van Octoprint/Octopi en hoe je de Wifi op de raspberryPi aan de gang kan krijgen.

Het heeft mij de nodige kopzorgen opgeleverd dus dat wil ik een ander op deze manier besparen zeg maar.

Op dit plaatje zie je de status van de printer zonder ingelogd te zijn. Ik had even ervoor de printer gestart vanaf de webbrowser op mijn mobiele telefoon. En als ik achter de pc zit kan ik ook alles uitlezen en bedienen, zolang ik maar in hetzelfde wifi netwerk zit.

octo1

Om je Raspberry Pi draadloos te verbinden (wifi) moet je eerst e.e.a. instellen en controleren.

Als je de Pi via de lan-kabel met je netwerk verbindt krijgt hij direct een IPadres toegewezen maar het is in sommige gevallen veel handiger om een WIFI verbinding tot stand te brengen.

Stap1
Download de laatste versie Octoprint https://octoprint.org/download/

Stap2
Het zip-bestand uitpakken tot je de map hebt met het .img bestand

Stap3
Download het programma Etcher om het .img bestand op de Micro SD kaart te installeren/flashen.
https://etcher.io/

Stap4
Open etcher, kies het .img bestand, selecteer je microSD kaartje en kies Flash om het kaartje te flashen.
Dit duurt een tijdje maar rond het netjes af zonder de boel te onderbreken.

Stap5
Open de bestanden op het microSD kaartje met je verkenner en open het bestand octopi-wpa-supplicant.txt om de wifi instellingen goed te zetten.
Open het bestand met Notepad++ en niet met een andere tekstbewerker want die zetten er op de achtergrond verkeerde leestekens bij.
Wijzig onderstaande dingen. Ik ga er even vanuit dat jouw netwerk ook WPA2 beveiligd is.

Dit is de standaard tekst die je moet aanpassen:

## WPA/WPA2 secured
# wpa-ssid “put SSID here”
# wpa-psk “put password here”

Uncomment de 2 regels welke een enkele # er voor hebben staan door het weghalen van het # (verwijder geen spaties na het #),
vul dan je WiFi network SSID in (je netwerknaam) en het password op de plek tussen de aanhalingstekens. Dit is hoofdletter- en spatiegevoelig!

In dit voorbeeld worden de spaties door wordpress weggehaald, maar die moet je dus wel laten staan.

## WPA/WPA2 secured
wpa-ssid “Jeroen”
wpa-psk “topsecret123”

En bij de landen voeg je deze regel toe:

country=NL # The Netherlands#

Dat ziet er dan zo uit:

Uncomment the country your Pi is in to activate Wifi in RaspberryPi 3 B+ and above
# For full list see: https://en.wikipedia.org/wiki/ISO_3166-1_alpha-2
country=GB # United Kingdom
#country=CA # Canada
#country=DE # Germany
#country=FR # France
#country=US # United States
country=NL # The Netherlands

Sla het bestand weer op als .txt bestand (zonder BOM)

Stap6
Zorg dat je router niet op kanaal 13 staat want zo ver gaat de Pi niet.
Kies iets tussen 1 en 11.
Het kan zijn dat je router ook op automatische kanaalkeuze staat, dan gaat het dus af en toe mis, dan kan de pi niet verbinden met je wifi netwerk.

Stap7
Stop de microSD in je Raspberry Pi en sluit de voeding aan.

Stap8
Download het programma Advanced IP scanner om te zien of je wifiverbinding op de PI wel tot leven komt.
https://www.advanced-ip-scanner.com/nl/

Stap9
Als hij niet naar voren komt dan heb je toch iets niet goed gedaan, loop alles nog een keer zorgvuldig door.
En als hij wel tevoorschijn komt dan kan je direct in je browser het IP adres intypen om toegang te krijgen
De standaard username is pi en het wachtwoord is raspberry
Als je niet direct op het IPadres kan inloggen moet je misschien nog bonjour installeren (https://octoprint.org/download/) en (https://learn.adafruit.com/bonjour-zeroconf-networking-for-windows-and-linux/overview)



Veel succes!

Geplaatst op

Montage en demontage Spatbordverlengstukken

Tot kort geleden stonden hier ook filmpjes over de montage en demontage van de spatbordverlengstukken met behulp van een hamertje.

Echterrrrr, dat is niet zo elegant natuurlijk en ik ben er nu achter gekomen dat als je een minimale hoeveelheid WD40 aanbrengt dat je ‘m zo in het spatbord kan drukken. Gaat wel zwaar maar hameren hoeft dan niet.

Hier wordt het 190mm spatbordje gedemonteerd uit het droog gemonteerde voorspatbord:

Heel voorzichtig wrikken en recht omlaag trekken.

Om te voorkomen dat je spatbord gaat wiebelen of zwabberen is het handig om deze stabilisator erbij te bestellen: http://www.vanzijptechniek.nl/product/voorspatbord-stabilisator/



Geplaatst op

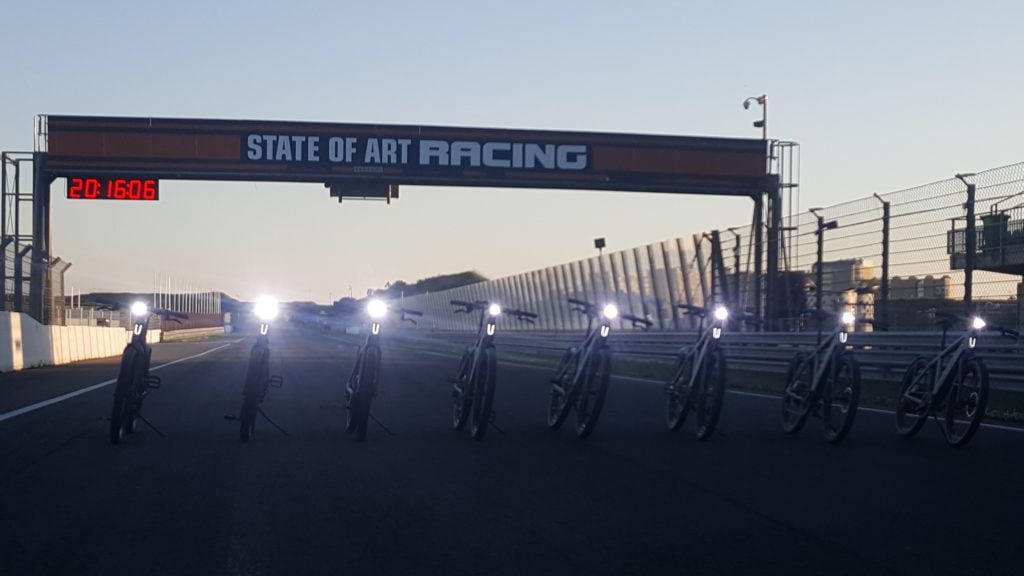

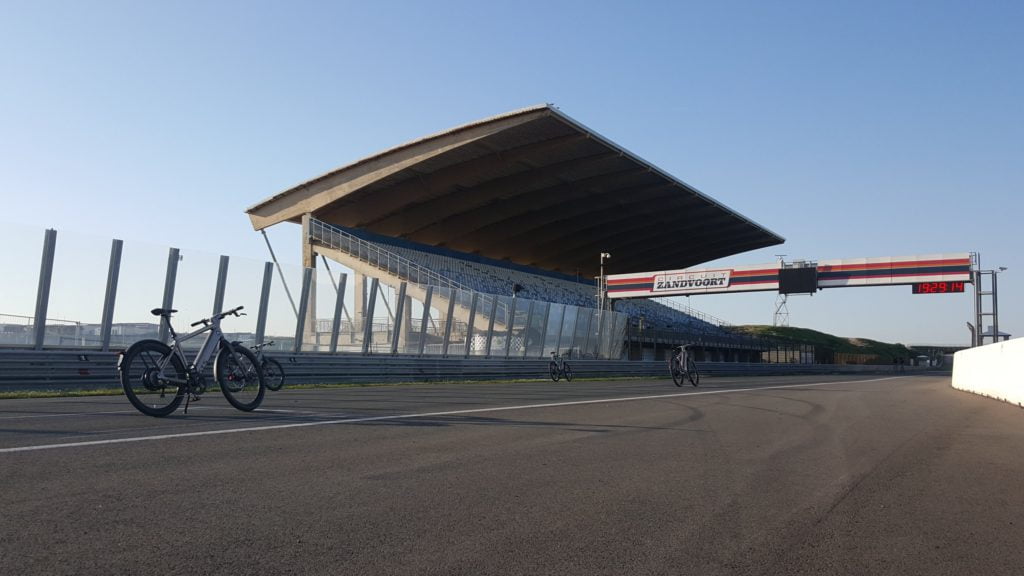

Stromer ST5 testdag 7mei 2018

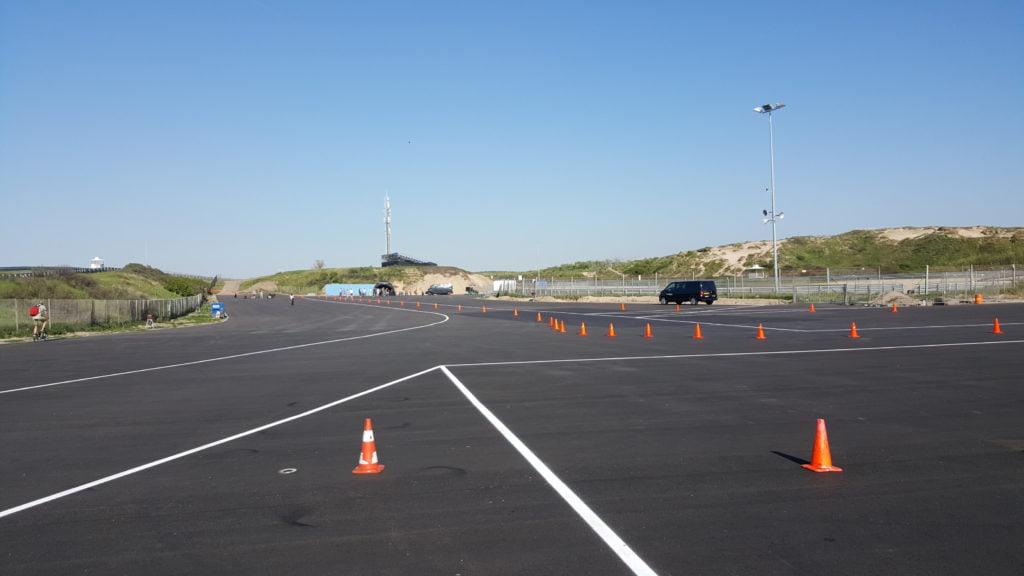

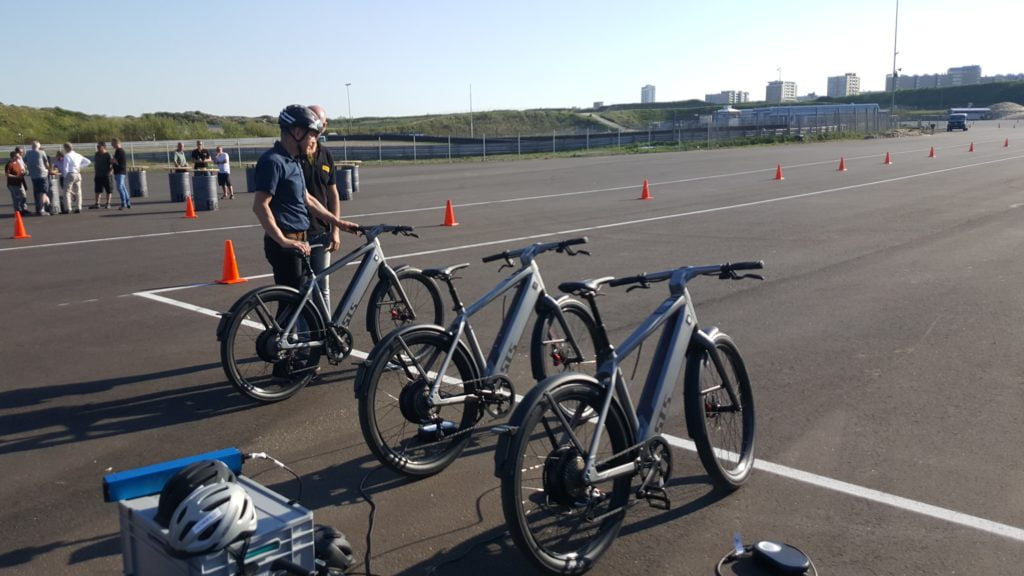

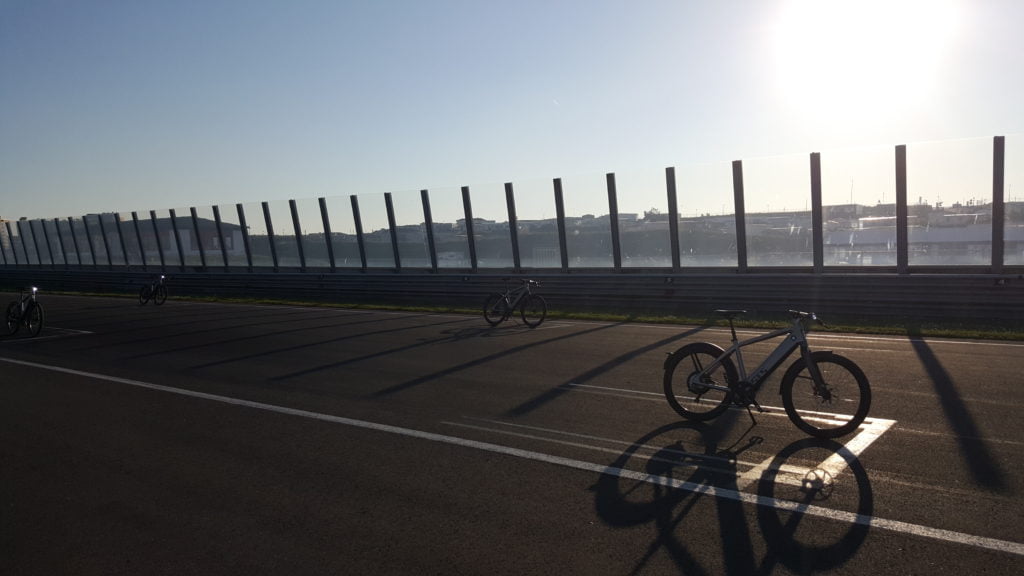

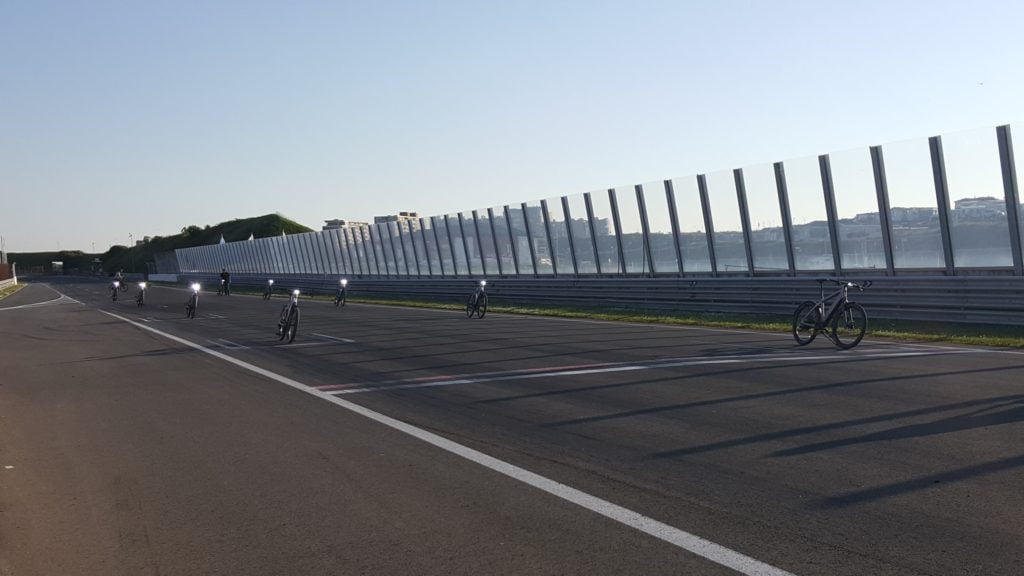

Ik voelde me vereerd om uitgenodigd te worden door Stromer om de nieuwste fiets, de ST5, te komen testen op het circuit van Zandvoort. Eerst wat testritjes op het binnenterrein en later op het circuit zelf.

Stromer heeft een leuke enthousiaste crew mensen aan boord. Iedereen werd voorzien van een hapje en een drankje en een hoop technische details werden besproken. Vooral ook leuk om de mensen van het Stromerforum te ontmoeten! En er werd door de stromercrew nog een mooi woordje gesproken in de Bernie’s Bar.

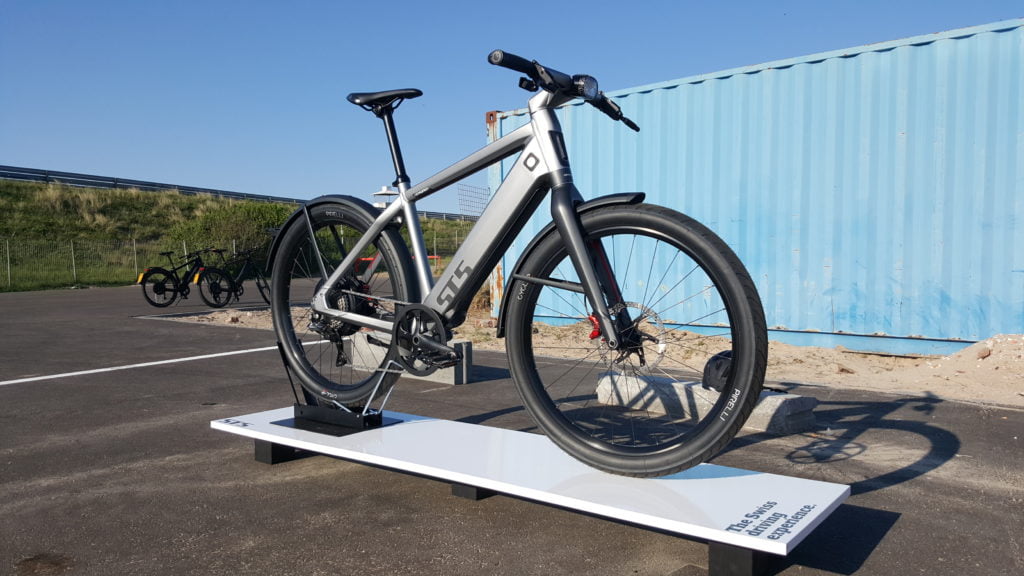

De fiets is erg stabiel en de motor is heel erg krachtig. Dat komt door het grote koppel van die motor en de nieuwe S-stand (4e stand) waarbij direct het maximale koppel vrij komt. Qua ontwerp is deze fiets natuurlijk niet te evenaren. Alles netjes en clean weggewerkt. De banden passen perfect bij deze fiets en de remmen zijn zeer krachtig. Je gaat echt als een soort “Rossi #46” over het circuit. Echt een fantastische speed pedelec fiets!

Voor meer info, specificaties en prijzen verwijs ik naar de duidelijke website van Ronald Schot.



Geplaatst op

Stop at Layer

Hoe kan je nu iets in een 3d print verwerken? Bijvoorbeeld een muntje of een stalen ring?

Dan moet je in de Gcode wat code opnemen om een pauze in te lassen tijdens het printen.

Ik heb dat wel eens toegepast voor een muntje in een bieropener en nu ook om een stalen M8 ring te verwerken in een dopje. De stekker waar de dop op komt is magnetisch dus dan wordt de dop vanzelf naar de stekker toe getrokken. Gebruik geen RVS ring 😉 ! Je kan ook een drupje secondelijm gebruiken om rammelen tegen te gaan en ook om te voorkomen dat de ring omhoog wipt tijdens het printen want dan gaan er dingen kapot.

dop1

Even technisch, dit is de code om op het einde van laag 21, bij de start van 22 te pauzeren:

{REPLACE “; layer” “M117 Layer”}
{REPLACE ” Z = ” ” Z=”}
{REPLACE “\nM117 Layer 22, Z=” “\nG1 X10 Y5\nM0\nM117 Layer 22, Z=”}

Wil je een andere laag stoppen? Wijzig dan de 2 getallen 22 in een laag die bij jou van toepassing is.

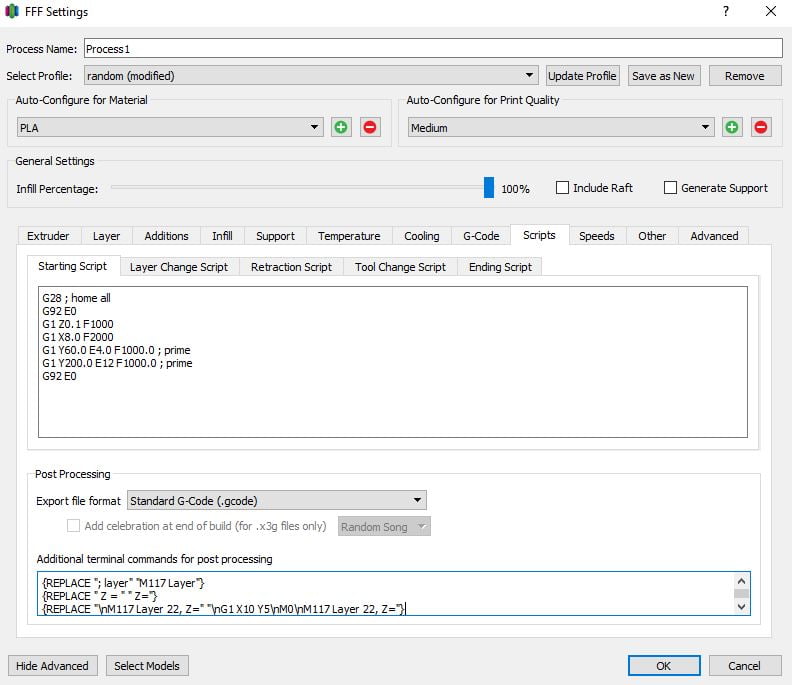

s3d1

Ik gebruik zelf  Simplify3D als slicer programma. Bovenstaande code moet je plaatsen bij het tabblad scripts en dan onderop in het veld additional terminal commands for post processing.

Succes!



Geplaatst op

Ontstaan

“Van Zijp Techniek” is ontstaan uit interesse in de 3d-print techniek en de vraag naar 3d printjes. Daarbij heb ik veel opdrachten mogen printen voor 3DHUBS maar die zijn inmiddels een andere koers gaan varen waardoor ik in 2017 op zoek ging naar een andere manier om de 3d printers te laten printen.  Ongeveer in dezelfde periode kocht ik een fantastische elektrische fiets, een Stromer. Om het fietsplezier wat te verhogen heb daar wat oplossinkjes voor verzonnen. Uit een probleem ontstaan immers de beste ideetjes. En de verkoop van die 3d prints gaat nu dus via deze website. Ik print nu veel zelf ontwikkelde fietsonderdelen maar ook veelvuldig totaal andere opdrachten voor het bedrijfsleven of de particulier. Dat varieert van onderdelen voor bordspellen tot kapjes, dopjes of vulblokjes voor de veterinaire sector.

Omdat ik een ruime ervaring heb als allround storingsmonteur, onderhoudsmonteur en machinebouwer (WTB/E) en veel fabrieken van binnen heb gezien, was “Van Zijp Techniek” een logische keus.

Omdat de printers niet meer in de bijkeuken passen gaat een groot deel binnenkort naar een bedrijfspandje in Heiloo. Er leuke ontwikkeling!

Geplaatst op

2014

In 2014 kocht ik mijn eerste 3d printer. Dat was een Ultimaker2, een prachtig Nederlands product. Met vallen en opstaan heb ik geleerd hoe je mooie printjes kunt maken. De intentie was om prototypes te maken om ideeën te onderbouwen. Die ideeën werden dan op Edison Nation en Quirky.com geplaatst. En er zat een interessante samenwerking met AllStarMG aan te komen. Dat is uiteindelijk op niets uitgelopen helaas. Maar ik heb daar wel interessante (internationale) ervaring opgedaan. Daarna ben ik me verder gaan verdiepen in het 3d tekenen om zelf bedachte functionele dingen te kunnen maken. En die kennis gebruik ik nu ook om de ideeën van anderen om te kunnen zetten in een tastbaar product.

Ultimaker2
Ultimaker2
